Respuesta rápida
Los puertos y botones del frontal se conectan a cabeceras internas de la placa base: F_PANEL (encendido, reinicio y LED), USB 3.0, USB 2.0, audio HD y, si tu caja tiene USB Type-C, una cabecera USB Type-C interna. Si tu placa no tiene la cabecera correspondiente, ese puerto no funcionará.
Los puertos del frontal son lo último que se conecta y lo primero que falla por un cable mal colocado. Esta guía explica qué cable va a qué cabecera y qué puertos frontales tiene cada caja darkFlash.
Qué puertos tiene cada caja
| Caja | Puertos del frontal |
|---|---|
| DQX80 | 1 USB Type-C, 2 USB 3.0, encendido, reinicio y audio HD |
| FLOATRON F1 | USB Type-C y USB 3.0 |
| DY570 | Encendido, reinicio, control de LED, audio HD, Type-C y USB 3.0 (en la parte inferior) |
| DS500 RGB | Encendido, reinicio, audio HD, 1 USB 3.0 y 2 USB 2.0 |
Qué cable va a qué cabecera
| Cable de la caja | Cabecera de la placa |
|---|---|
| Encendido, reinicio y LED | F_PANEL (agrupa los pines de cada botón y LED) |
| USB 3.0 | USB 3.0 interna (conector ancho de 19 pines) |
| USB 2.0 | USB 2.0 interna (conector de 9 pines) |
| USB Type-C | Cabecera USB Type-C interna de la placa |
| Audio HD | Cabecera de audio frontal (HD_AUDIO) |
El USB Type-C del frontal solo funciona si tu placa tiene la cabecera Type-C interna; si no la tiene, ese puerto quedará sin uso. Comprueba el manual de la placa antes de comprar caja. Los conectores tienen una forma que solo entra en un sentido: no los fuerces.
Pasos
- Localiza las cabeceras en el manual de la placa.
- Conecta primero USB 3.0 y Type-C, que son los más voluminosos.
- Conecta F_PANEL siguiendo la serigrafía de la placa: el orden de los pines de encendido y reinicio importa.
- Conecta el audio HD y el USB 2.0.
- Ordena los cables por detrás de la placa y pruébalos antes de cerrar los paneles.

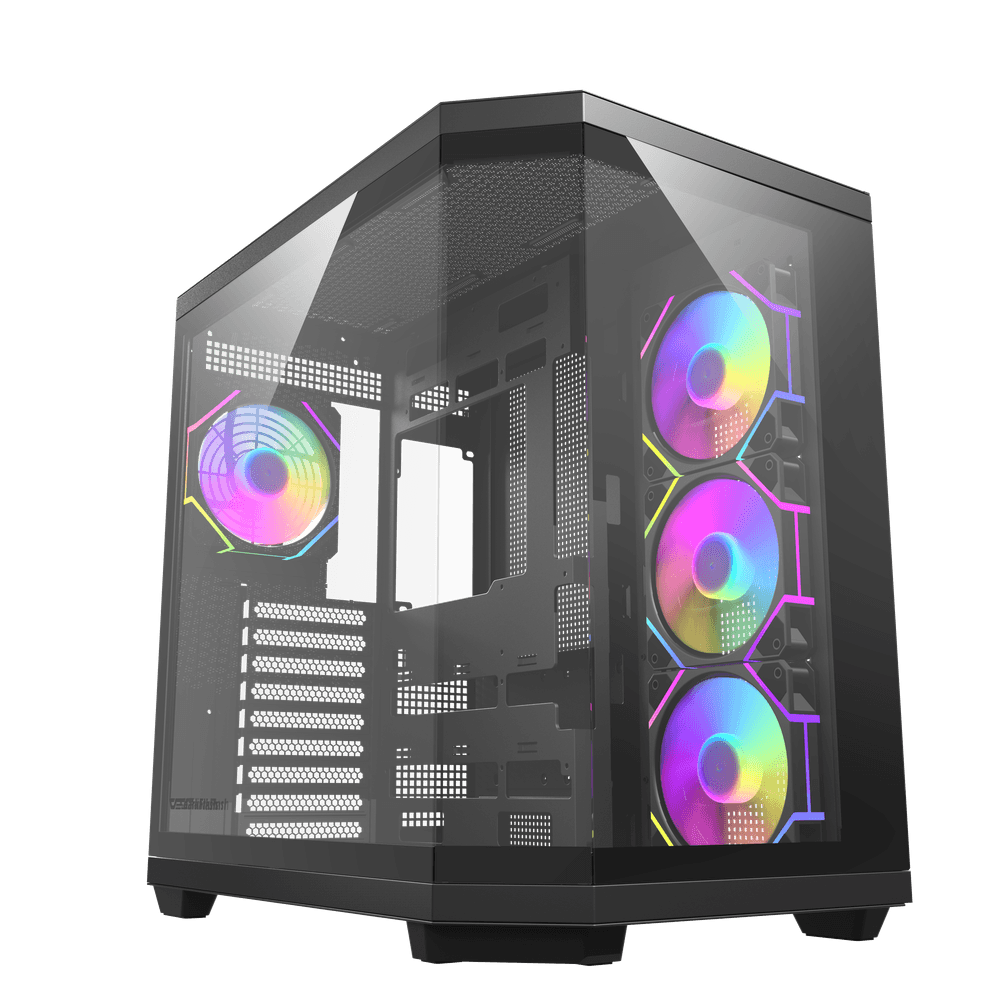

USB-C frontalDQX801 USB Type-C y 2 USB 3.0 en la zona superior.
Ver ficha →
Sin USB-CDS500 RGB1 USB 3.0 y 2 USB 2.0, con audio HD.
Ver ficha →El resto del montaje está en cómo montar un PC gaming paso a paso.
Compara modelos, fotos y precios actualizados en la tienda.
Ver cajas de PC darkFlash →Preguntas frecuentes
¿Por qué no funciona el USB-C de mi caja?
Lo más habitual es que la placa no tenga la cabecera Type-C interna o que el cable no esté conectado.
¿Qué cajas darkFlash tienen USB-C frontal?
La DQX80, la FLOATRON F1 y la DY570 lo declaran en sus fichas; la DS500 RGB no.
¿Cómo conecto el botón de encendido?
A la cabecera F_PANEL de la placa, siguiendo la serigrafía y el manual.
¿Un cable USB 3.0 entra en una cabecera USB 2.0?
No: tienen formas distintas. No fuerces ningún conector.
¿Puedo dejar sin conectar el audio frontal?
Sí: simplemente no funcionará el jack de la caja; usa el audio trasero de la placa.
