Respuesta rápida
PWM controla la velocidad del ventilador y se conecta a una cabecera de 4 pines; ARGB controla la iluminación y va a una cabecera de 3 pines y 5 V. Son dos cables distintos y no son intercambiables: no fuerces un conector ARGB de 5 V sobre una cabecera RGB de 12 V.
Un ventilador moderno suele llevar dos cables: uno para girar y otro para iluminarse. Confundirlos es el error más habitual al montar un equipo y el que más lleva a luces que no encienden o a ventiladores siempre a toda velocidad. Esta guía explica qué es cada conector, cómo conectarlos y cómo configurar la velocidad, con los datos que publica darkFlash del ventilador DM12 Pro.
Los cuatro conectores que verás
| Conector | Pines | Para qué sirve | Ojo con |
|---|---|---|---|
| PWM | 4 | Alimenta el ventilador y deja que la placa regule las revoluciones con una curva. | Conéctalo a una cabecera de ventilador (CPU_FAN, CHA_FAN o similar). |
| DC | 3 | Alimenta el ventilador; la velocidad se regula variando el voltaje. | No todas las cabeceras ofrecen control por voltaje. |
| ARGB | 3 | Iluminación direccionable a 5 V. | Solo en cabeceras ARGB de 5 V. |
| RGB | 4 | Iluminación no direccionable a 12 V. | No es compatible con ARGB de 5 V. |
Consulta el manual de tu placa para identificar cada cabecera. Conectar un ARGB de 5 V a una cabecera RGB de 12 V puede dañar la iluminación.
Qué publica darkFlash de cada ventilador
Estos son los datos que declara la marca para los ventiladores de 120 mm que encontrarás en sus productos. Sirven para comparar necesidades de montaje, no para prometer una temperatura: el resultado depende de la caja, los filtros y la disposición.
| Característica | DM12 Pro | Explore E400 Plus | Ellsworth S31 Pro |
|---|---|---|---|
| Medidas | 120 × 120 × 25 mm | 120 × 120 × 30 mm | 120 × 120 × 25 mm |
| Velocidad | 800–1600 ± 10 % rpm | 800–1800 ± 10 % rpm | 800–2000 ± 10 % rpm |
| Flujo de aire | 48,32 CFM | 50,18 CFM | 73,59 CFM |
| Presión estática | 1,75 mm H₂O | 1,81 mm H₂O | 2,12 mm |
| Ruido declarado | 27,5 dB | 37,1 dBA | 29 dBA |
| Rodamiento | Tipo rifle | Hydro Bearing | Hydro Bearing |
| Iluminación | ARGB, hasta 20 efectos | ARGB | ARGB sincronizable |
darkFlash no indica la metodología de medida del ruido, así que no compares esas cifras entre modelos como si fueran equivalentes. Si buscas un disipador por aire con estos ventiladores, mira la guía Explore E400 Plus o Ellsworth S31 Pro.
Cómo conectarlos paso a paso
- Apaga y desconecta el equipo. Trabaja siempre sin corriente.
- Fija el ventilador respetando la flecha del marco, que marca la dirección del aire, y la de giro.
- Conecta el cable PWM de 4 pines a una cabecera de ventilador de la placa (o a un hub de ventiladores).
- Conecta el cable ARGB de 3 pines a una cabecera ARGB de 5 V, o a un controlador compatible.
- Encadena los ventiladores si quieres reducir cables: darkFlash indica que el DM12 Pro puede encadenarse sin una caja de control.
- Ordena los cables por separado (control e iluminación) para facilitar futuras ampliaciones y cierra los paneles sin tensar nada.
Configurar la velocidad
Entra en la BIOS/UEFI de tu placa o en su software y busca la sección de ventiladores. Allí puedes elegir un perfil (silencioso, estándar, rendimiento) o definir tu propia curva: velocidad baja en reposo y más alta al subir la temperatura. Con PWM la placa ajusta las revoluciones de forma continua, sin dejar el ventilador siempre al máximo.
Hacia dónde debe ir el aire
Define antes la dirección: entrada de aire por el frontal o el lateral y salida por la parte trasera y la superior. Una regla útil es equilibrar los ventiladores de entrada y de salida para que no compitan entre sí. Si montas un radiador, revisa su posición con la guía qué caja admite una refrigeración líquida de 360 mm, y para elegir la caja, cómo elegir una caja de PC.
Ventiladores darkFlash DM12 Pro
Unidad individualDM12 ProUn ventilador de 120 mm con PWM de 4 pines y ARGB de 5 V y 3 pines. En blanco y negro.
Ver ficha →

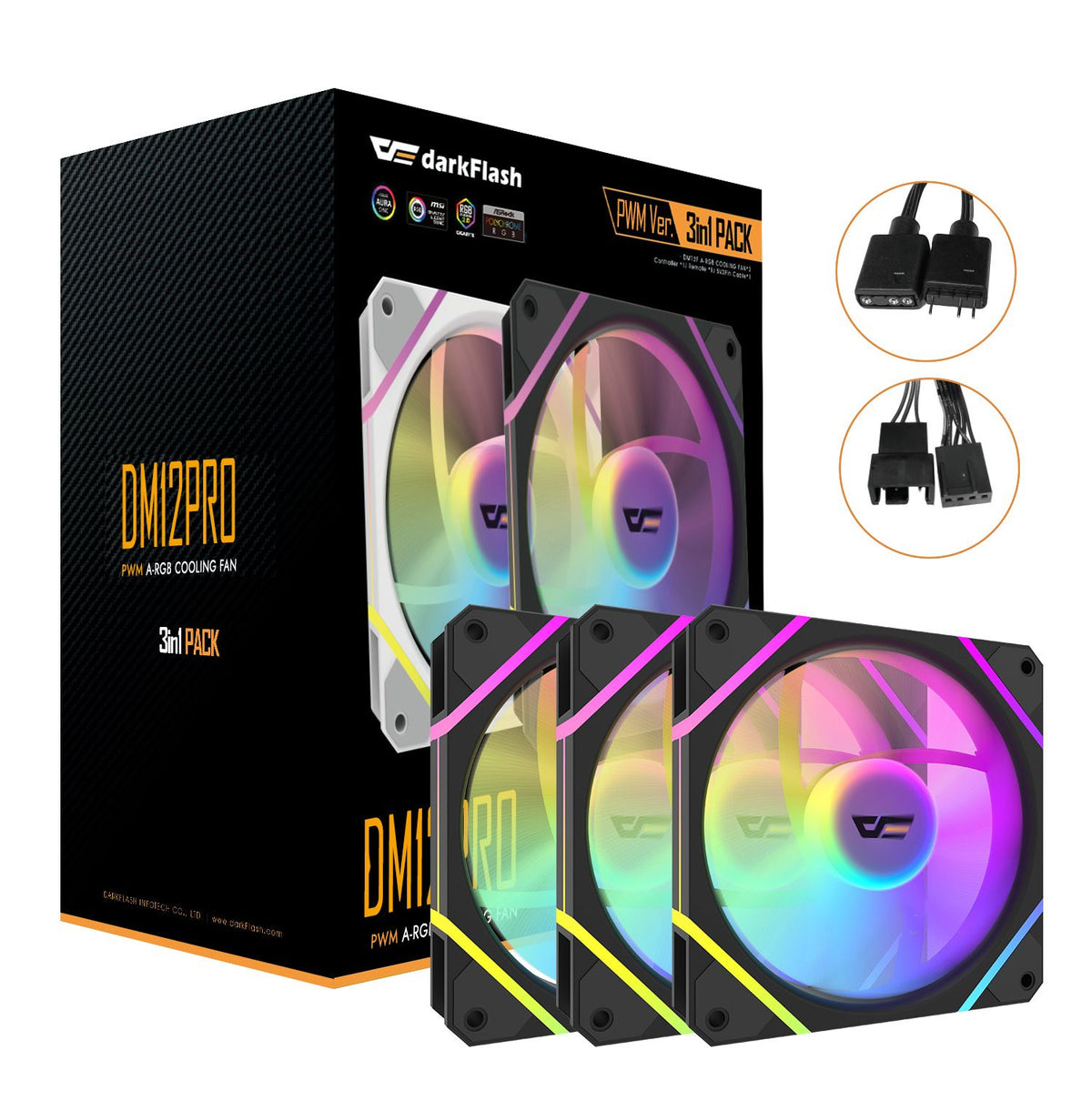

Kit de tresDM12 Pro, kit de 3Tres ventiladores de 120 mm para completar un radiador o la entrada frontal. En negro y blanco.
Ver ficha →Compara modelos, fotos y precios actualizados en la tienda.
Ver ventiladores darkFlash →Preguntas frecuentes
¿Qué es PWM en un ventilador?
Un conector de cuatro pines que permite que la placa base regule la velocidad con una curva según la temperatura, en lugar de dejarlo siempre al máximo.
¿Qué es ARGB?
Iluminación direccionable que funciona a 5 V y con un conector de tres pines. Permite efectos distintos por LED; el DM12 Pro indica hasta 20 efectos.
¿Puedo conectar un ventilador PWM a una cabecera de 3 pines?
Suele funcionar, pero perderás el control por PWM y la regulación dependerá de lo que permita tu placa. Consulta el manual de la placa.
¿Qué pasa si conecto ARGB a una cabecera RGB de 12 V?
Puede dañar la iluminación. Las cabeceras ARGB de 5 V y RGB de 12 V no son intercambiables: comprueba siempre la tensión en el manual.
¿Cuántos ventiladores puedo conectar a una sola cabecera?
Depende de la corriente que admita esa cabecera, que indica el manual de la placa. Para muchos ventiladores, usa un hub de ventiladores.
